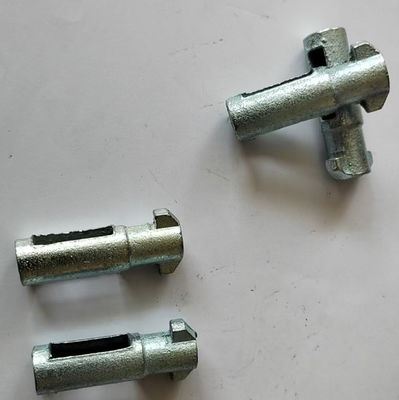

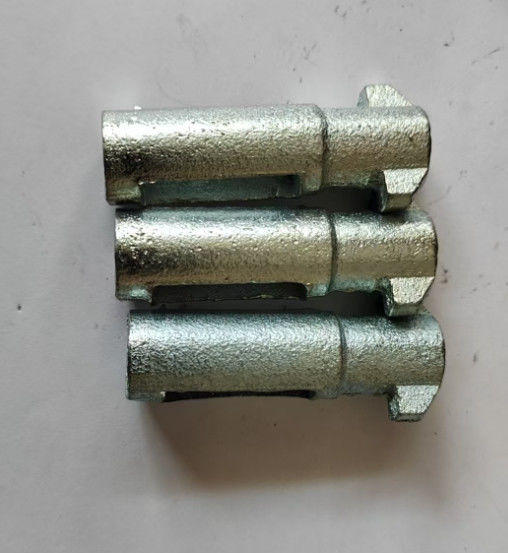

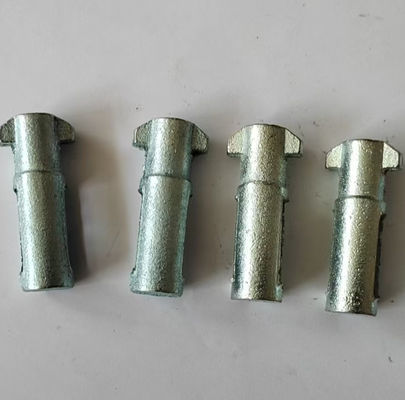

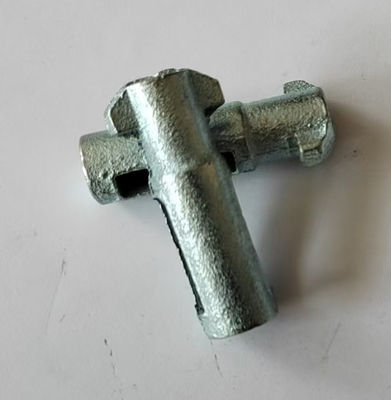

高精度硬化鋼製ドーベルピン 工業機械用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | HUIYI |
| 証明: | ISO |
| ドキュメント: | Huiyi-screw introduction.pdf |
お支払配送条件:
| 最小注文数量: | サイズあたり1,000個（バルク） |
|---|---|
| 価格: | 交渉可能 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1日あたり50万個 |
|
詳細情報 |
|||
| 材料オプション: | 高硬度炭素鋼、ステンレス鋼 (304 / 316)、真鍮、ナイロン | 表面処理: | 磨き,消化,黒酸化,亜鉛塗装 |
|---|---|---|---|
| 直径範囲: | Ø1 mm Ø20 mm (カスタムサイズが用意されています) | 長さ範囲: | 3 mm – 100 mm または顧客の仕様による |
| 耐性グレード: | ISO h6,h7,m6 または顧客の要求に応じて | 硬度: | 硬化鉄鋼のHRC 58~62 |
| せん断強度: | 最大1,200MPa (材料に依存する) | 標準コンプライアンス: | DIN 6325,ISO 2338 / ISO 8734,ANSI B188.2 |
| フィットタイプ: | セット / スリップ セットを押す | アプリケーションフィールド: | 機械,自動車,航空宇宙,家具,模具,電子機器 |
| ハイライト: | 工業機械 鋼製のドーベルピン,鋼製のドーベルピン,高精度鋼製のドーベルピン |
||
製品の説明
ダウエルピンは、機械組立において2つ以上の部品を正確に位置合わせまたは接合するために使用される、精密に設計された円筒形のロッドです。通常、焼入れ鋼、ステンレス鋼、またはプラスチックで作られており、正確な位置決めを保証し、構造的完全性を向上させ、組み立てまたは操作中の位置ずれを防ぎます。
当社のダウエルピンは、厳格な公差で製造されており、さまざまな産業ニーズに合わせて、さまざまなサイズと材料で利用できます。自動車、航空宇宙、家具、機械用途で、位置決め、位置決め、および耐荷重の目的で広く使用されています。
各ダウエルピンは、厳格な寸法公差で製造されており、正確な位置合わせと、嵌合部品への完璧な適合を保証します。滑らかな表面仕上げは、挿入中の摩擦を減らし、部品の摩耗を防ぎ、機械、金型、航空宇宙部品などの高精度アセンブリで一貫した性能を保証します。
焼入れ鋼やステンレス鋼などの高品質の材料で作られた当社のダウエルピンは、重い機械的負荷に耐え、せん断力の下での変形に抵抗するように設計されています。これにより、構造的補強とストレス下での長期的な耐久性が求められる用途に最適です。
さまざまな環境条件に対応するため、ステンレス鋼（304、316）などの耐食性材料または不動態化や黒色酸化物などの表面処理を施したダウエルピンをご用意しています。これらのオプションは、湿気の多い環境、海洋環境、または化学的にさらされる環境での長寿命と性能を保証します。
手間のかからない統合のために設計された当社のダウエルピンは、圧入とすべりばめの両方の取り付け方法をサポートしています。周囲の部品を損傷することなく、迅速な組み立てと分解を可能にし、日常のメンテナンス、修理、または部品交換を簡素化します。
幅広い標準サイズを提供していますが、特定の用途に合わせてカスタマイズされたダウエルピンもサポートしています。非標準の直径、独自の長さ、または特別な材料要件であっても、当社のエンジニアリングチームは、お客様の仕様に合わせて構築された精密部品を提供できます。
- 精密アライメント:組み立て中に2つ以上の部品を正確に位置合わせするために使用され、特に機械やツーリング治具で、再現性のある精度を確保します。
- 部品の位置決め:ジグ、ダイ、金型、自動化装置の部品の一貫した位置決めのための参照点として機能します。
- 構造補強:木材、金属、またはプラスチック構造の接合部を補強し、せん断強度と動きや振動に対する抵抗力を高めます。
- 家具の組み立て:フラットパック家具でパネルを位置合わせし、目に見えるファスナーなしで木材接合部に強度を追加するために一般的に使用されます。
- 自動車産業:エンジン部品、ギアハウジング、トランスミッションケースを高い精度で位置決めし、最適な性能を発揮します。
- 電子機器と計装:回路基板、ケーシング、精密機器の安定した取り付けと位置合わせを提供します。
- 医療機器:外科用ツール、診断装置、その他の高精度医療機器の正確な位置合わせを保証します。
- 一時的な位置決めピン:機械加工または組み立て中に部品を一時的に配置するために治具や金型で使用され、迅速かつ正確な位置決めを可能にします。
| パラメータ | 説明 |
|---|---|
| 材料 | 焼入れ鋼、ステンレス鋼（304/316）、真鍮、ナイロン |
| 直径範囲 | Ø1 mm - Ø20 mm（カスタマイズ可能） |
| 長さ範囲 | 3 mm - 100 mm（カスタマイズ可能） |
| 公差 | ISO m6 / h7 / カスタム公差あり |
| 表面仕上げ | 研磨、不動態化、亜鉛メッキ、黒色酸化物 |
| 硬度 | 58-62 HRC（焼入れ鋼の場合） |
| 規格 | DIN 6325、ISO 2338 / ISO 8734、ANSI B18.8.2 |
| せん断強度 | 最大1,200 MPa（材料依存） |
| 適用方法 | 圧入、すべりばめ、接着剤接着（プラスチック/木材タイプの場合） |
| 梱包 | バルク、個別梱包、カスタム梱包あり |
- バルク梱包:標準サイズのダウエルピンは、耐久性のあるビニール袋または密封されたポリ袋に梱包され、頑丈な輸出グレードのカートンに入れられます。
- 個別梱包:高精度またはデリケートな用途向けに、各ダウエルピンを保護スリーブまたはプラスチックチューブに個別に包み、表面の損傷を防ぐことができます。
- カスタム梱包:レーザーラベリング、バーコードステッカー、ブランドボックス、自動組立ライン用のコンパートメントトレイなど、ご要望に応じてカスタマイズされた梱包が可能です。
- 防湿:ステンレス鋼または腐食に弱い材料には、乾燥剤パックと真空パックバッグを使用しています。
- リードタイム:標準品は7〜15営業日以内に発送されます。カスタムオーダーは、仕様と量によって異なる場合があります。
- 発送方法:国際配送は、速達便（DHL、FedEx、UPS）、航空貨物、海上貨物、またはお客様指定のロジスティクスを通じて利用できます。
- 輸出サポート:パッキングリスト、インボイス、原産地証明書、必要に応じてRoHS / REACHコンプライアンスなど、国際的なドキュメントの完全なサポート。
